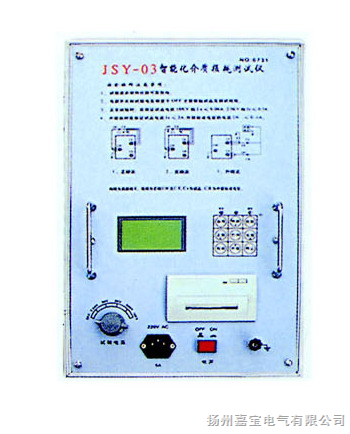

JSY-03智能化介质损耗测试仪是一种测量介质损耗角正切（tgδ）和电容值（cx）的自动化仪表。可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值（Cx）。与西林电容电桥相比，JSY-03介质损耗测试仪具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。
介质损耗测试仪技术指标：
●输入电源：220V±10%，50Hz±1
●输出电源：0.5KV-
10KV可选.功率1.5KVA
●测量范围:电容:≤60000PF介损: 0-99%分辨率: 0.01%
●准确度:电容 1%读数±2PF介损: 1%读数＋0.0005
●外型尺寸: 420×320×420mm 16Kg
介质损耗测试仪性能特点：
●具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT测量（外接升压器）和内/外试验电压进行测量。
●抗干扰效果好；能有效地消除强电场干扰对测量的影响，适用于500KV及以下电站干扰现场的试验。
●高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
●测量重复性好，电压线性好（测量准确度不受电压影响）
●一体化结构，重量适中，便于携带。
●大屏幕中文提示操作，使用方便。
●介质损耗测试仪仪器自带打印机，及时打印测试数据。
绝缘油介质损耗测试仪的工作原理？
A．加热
介质损耗测试仪采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。
高频感应炉加热避免了发热块加热不均匀的现象。
B．控温
在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出zui佳PWM控制占空比，使温度严格控制在预设温度误差范围以内。
C．介损测量
试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。
D．介质损耗测试仪体积电阻率测量
直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。
操作介质损耗测试仪要注意那些问题？
介质损耗测试仪安全操作注意事项
1、使用介质损耗测试仪时必须将仪器接地端子可靠接地。
2、只有关闭介质损耗测试仪电源，试验电压选择开关置于“关”位置时，接触仪器的后部及其测量线缆与被试品才被试品才被认为是安全的。
3、介质损耗测试仪在测量时，严禁操作“试验电压”选择开关。
4、正接线法UH端为高电压，反接线法IX端为高电压，使用时必须根据实际情况，将带高压的线缆与地保持足够的距离,特种电缆在试验电压低于10KV时除外。
5、不得更换不符合面板指示值的保险丝管，（内部一只保险丝为0.）
6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。
7、介质损耗测试仪操作键盘
自激-------自激电压选择。
快测-------快速测量，无抗干扰功能。
抗扰-------抗干扰测量。
正接-------正接法测量。
打印-------在测试结果出来后，打印测试数据。
反接-------反接法测量。
起动-------起动高压，开始测量。
外接-------外接法测量。也用来选择外接标准电容的容量。
停止-------可以在测试过程中，中断测量。
打开电源，介质损耗测试仪首先自检（显示屏、光电通讯、内存、操作键、数模转换、电网频率），自检通过后，进入主目录。这时按屏幕提示即可完成测试。
进入测量状态后，用户随时可用“停止”键退出测量状态。
做正、反接测量时无须人工干预，测试线的接法与仪器操作测量方式相符，如使用正接法的接线方式，测试时，按“反接”键测量，也能得出结果，但该结果不真实可靠。
做外接方式测量时，中途会显示“请关闭外接高压！”并停一下，等候人工将外加高压关闭，关闭外高压后（必须关闭外高压），再按一次“起动”键才能完成测试。
如果外高压未关闭，则测试结果不真实。
介质损耗测试仪外接标准电容的容量选择：
“外接方式”时，按一次“外接”键，则显示的外接标准电容容量“XXXXpF”将改变，共八种容量供选择（zui后一种为厂家调试用，用户使用则无效）。
50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF.
应选择与外接标准电容相等的容量。如果使用的外接电容量特殊，可请生产厂家将该电容容量输入仪器中。如果选择的外接电容与实际不相等，则测量结果会受影响。
1、正接线法：
通电前，先将“试验电压”开关置于“关”位置。将UH端子用专用线缆的大铁夹（有UH标记），接至被试品高压端，将IX端子用另一根专用线缆的芯线线头（红色，有CX标记），接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“E”连接后接地。
通电后，按“正接”键。选好的正接线方式：用“试验电压”开关选好电压：然后按“起动”键开始测试。
2、反接线法:
介质损耗测试仪通电前，先将“试验电压”开关置于“关”位置，将UH端子接地，将UH端子接地，将IX的芯线（有CX标记）接至被试品CX的高压端。
通电后，按“反接”键，选好反接线方式：用“试验电压”开关选好电压，然后按“起动”键开始测试。
特别注意：屏蔽“E”与IX电位接近，可接至被试品高压端的屏蔽或者悬空，不能接地！！！否则，仪器内部高压器变压器输出端短路。
3、自激法：
介质损耗测试仪一体式电容式电压互感器（CVT）的电容分压器及中间变压器在油箱内部连接，一般无中压抽头，测量分压电容器C1或C2的介损和电容量时，就无法使用正接法或反接法，必须采用自激法，即利用中间变压器作为试验电源，低压励磁，将标准电容器CB分别和C1或C2串联，组成标准电容臂，接入仪器内，可分别测量电容C1和C2的介损和电容值。仪器可提供自激电压，面板上E1为AC12V，E2为AC16.5V，E3为AC30V，接线如图六所示，具体操作如下：
⑴、电容式电压互感器二次接线端引出，插入本仪器自激电压两接线柱上，关闭“试验电压”开关至OFF,反复接“自激”键，根据中间变压器的变比，选择合适的自激电压。注:此时试验电压必须处于关的位置
⑵、按“起动”键，仪器进行测量，自激电压也同时加入CVT内部，中途显示“请关闭外接高压！”并停一下，此时可再按一次“抗扰”键，面板上E1（E2、E3）指示灯熄灭，即可关闭自激电压，然后再按“起动”键，稍候即可完成测试。
备注：
①采用“自激法”测电容器的介损时，厂家规定小于0.2%,因为采用“自激法”测得的电容介损不只是电容分压器本身的介损，它包含了电容分压器的介损及电磁单元部分的介损，尤其当环境湿度较大时，端子板受潮，带来的影响将更大。“自激法”测量误差从理论上分析是存在的，但作为工程测量，缺陷检测是允许的。（建议在干燥处测量）
②测量时，为了保证精度，所有测试线要求悬空。
4、外施高压法:
当被试品要求试验电压大于10KV时或试品容量大于60000pF时，可以外接高压进行测量，即不使用仪器内部高压器，而外接一台高压装置进行测量。
注意：外接高压法进行测量时，“试验电压”开关置于“关”位置！调整好外接电压，然后“起动”键开始测试。
介质损耗测试仪通电后多接"外接"键，选好外接方式以及外接的标准电容容量，必须再将"试验电压"开关置于"关"位置！调整好外接电压，然后"起动"键开始测试。
